商品の詳細:
|
繊維の種類: | G657A1 | コネクタの種類: | SC/LC/FC/ST |
---|---|---|---|
波長: | 1260-1650nm | 長さ: | 0.5m/1m/Customized |
タイプ: | 鋼鉄管のタイプ | 応用: | FTTH FTTB FTTX PON CATV |

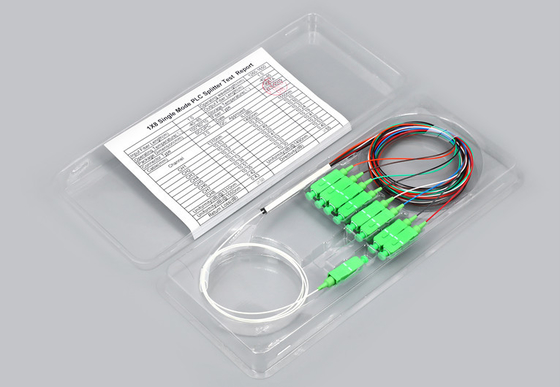

SC/APC のコネクターが付いている鋼鉄管のタイプ 1*8 光ファイバー PLC のディバイダー
PLC スプリッターの説明
平面導波路光分配器 (PLC スプリッター) は、平面導波路集積光デバイスの一種であり、1260nm ~ 1650nm のような広い範囲の光パワー予約を実現できます。波長範囲の分布は、使用される EPON 技術をカバーします1310nm、1490nmと 1550nm の 3 つの波長。EPON イーサネット パッシブ光ネットワーク アクセス技術 FTTP ファイバー ネットワーク システム、ブロードバンド パッシブ光ディストリビューター (POS) の使用に特に適しています。
PLCスプリッター機能
1. 低挿入損失、低PDL
2.均一な電力分割
3. 高い信頼性
4. 優れた環境安定性
5. コンパクトサイズと豊富なパッケージ
PLC スプリッタ アプリケーション
1.FTTx システム
2. デジタル、ハイブリッド、AM-Video システム
3. LAN、WAN、およびメトロ ネットワーク
4.CATVシステム
5. 光ファイバーシステムのその他のアプリケーション
PLCスプリッタ仕様
モデル | 出力管径 | 入口/出口ファイバ長 | パイプサイズ |
1×2スプリッター | 0.25mm/0.9mm | 1M | 4mm×7mm×50mm |
1×4スプリッター | 0.25mm/0.9mm | 1M | 4mm×7mm×50mm |
1×8スプリッター | 0.25mm/0.9mm | 1M | 4mm×7mm×60mm |
1×16スプリッター | 0.25mm/0.9mm | 1M | 4mm×12mm×60mm |
1×32スプリッター | 0.25mm/0.9mm | 1M | 6mm×20mm×80mm |
1×64スプリッター | 0.25mm/0.9mm | 1M | 6mm×40mm×100mm |
1×N シーケンサ スプリッター (実測 で 部屋 温度 と 除外 コネクタ 損失)
タイプ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
動作波長(nm) | 1260-1650nm | ||||||
挿入損失(dB) | マックス | 3.8 | 7.2 | 10.2 | 13.5 | 16.5 | 20.5 |
損失均一性(dB) | マックス | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
リターンロス(dB) | 50以上 | 50以上 | 50以上 | 50以上 | 50以上 | 50以上 | |
偏波依存損失(dB) | マックス | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
指向性(dB) | ≧55 | ≧55 | ≧55 | ≧55 | ≧55 | ≧55 | |
繊維の種類 | Corning smf-28e またはお客様指定 | ||||||
波長依存損失(dB) | マックス | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
温度相関損失-40~85℃(dB) |
標準値 | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
マックス | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
作業温度(℃) | -40~85℃ | ||||||
保存温度(℃) | -40~85℃ |
2×N シーケンサ スプリッター (実測 で 部屋 温度 と 除外 コネクタ 損失)
タイプ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
動作波長(nm) | 1260-1650 | ||||||
挿入損失(dB) | マックス | 4.0 | 7.4 | 10.5 | 13.9 | 17.0 | 20.5 |
損失均一性(dB) | マックス | 0.5 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 |
リターンロス(dB) | 50以上 | 50以上 | 50以上 | 50以上 | 50以上 | 50以上 | |
偏波依存損失(dB) | マックス | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
指向性(dB) | ≧55 | ≧55 | ≧55 | ≧55 | ≧55 | ≧55 | |
繊維の種類 | Corning smf-28e G657A1 またはお客様指定 | ||||||
波長依存損失(dB) | マックス | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
温度相関損失-40~85℃(dB) |
標準値 | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
マックス | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
作業温度(℃) | -40~85℃ | ||||||
保存温度(℃) | -40~85℃ |
